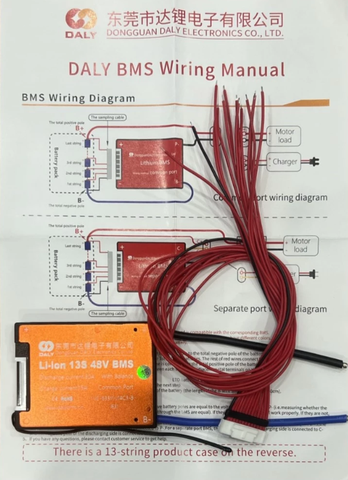

Mạch BMS DALY 4S - 7S -13S -16S

Thông số chung về Mạch BMS DALY:

• Loại mạch BMS: Mạch bảo vệ sạc và xả cho pin lithium-ion, giúp bảo vệ pin khỏi các sự cố như quá tải, quá nhiệt, quá dòng và quá sạc.

• Các loại mạch BMS DALY:

  • 4S (4 cell Li-ion): 3.7V x 4 = 14.8V.

  • 7S (7 cell Li-ion): 3.7V x 7 = 25.9V.

  • 13S (13 cell Li-ion): 3.7V x 13 = 48.1V.

  • 16S (16 cell Li-ion): 3.7V x 16 = 59.2V.

Mỗi loại mạch này sẽ có khả năng bảo vệ và quản lý các loại pin khác nhau, từ 14.8V (4 cell) đến 59.2V (16 cell), phù hợp cho các hệ thống yêu cầu điện áp cao.

Các tính năng chính của Mạch BMS DALY:

1. Bảo vệ quá dòng (Overcurrent Protection):

   • Khi dòng điện xả hoặc sạc vượt quá mức quy định, mạch sẽ tự động ngắt kết nối để bảo vệ pin khỏi bị hư hỏng.

2. Bảo vệ quá nhiệt (Overtemperature Protection):

   • Mạch BMS DALY giám sát nhiệt độ của pin và tự động ngừng sạc hoặc xả khi nhiệt độ vượt quá mức an toàn (thường là từ 60°C đến 80°C).

3. Bảo vệ quá sạc (Overcharge Protection):

   • Mạch ngừng sạc khi điện áp của các cell đạt đến mức tối đa (thường là 4.2V mỗi cell), tránh tình trạng sạc quá mức, giúp bảo vệ pin khỏi cháy nổ.

4. Bảo vệ quá xả (Over-discharge Protection):

   • Mạch sẽ ngừng xả khi điện áp của mỗi cell giảm xuống dưới mức an toàn (thường là 2.5V đến 3.0V mỗi cell), bảo vệ pin khỏi bị xả sâu, dẫn đến hư hỏng.

5. Bảo vệ ngắn mạch (Short Circuit Protection):

   • Mạch sẽ tự động ngắt kết nối trong trường hợp xảy ra ngắn mạch, giúp bảo vệ pin và các thiết bị kết nối.

6. Cân bằng cell (Cell Balancing):

   • Một số mạch BMS DALY được trang bị tính năng cân bằng cell giúp điều chỉnh điện áp của các cell trong pin sao cho đều nhau. Điều này giúp cải thiện hiệu suất và tăng tuổi thọ của pin.

7. Hiển thị LED và Cổng kết nối thông minh:

   • Một số mạch BMS DALY có đèn LED để hiển thị trạng thái hoạt động của mạch và pin. Đồng thời, các cổng kết nối có thể dùng để theo dõi và điều khiển mạch thông qua các thiết bị giám sát.

Thông số kỹ thuật của các loại Mạch BMS DALY:

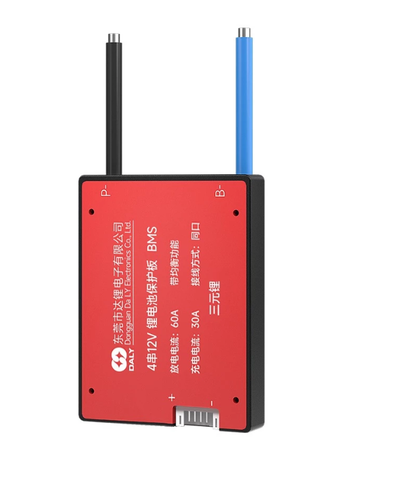

Mạch BMS DALY 4S (14.8V)

• Điện áp bảo vệ: 14.8V

• Số cell: 4S (4 cell Li-ion)

• Dòng xả tối đa: 30A, 60A, 80A (tùy theo mẫu)

• Dòng sạc tối đa: 10A, 20A, 30A

• Bảo vệ quá dòng: Có (cho xả và sạc)

• Cân bằng cell: Cân bằng chủ động (Active Balancing)

Mạch BMS DALY 7S (25.9V)

• Điện áp bảo vệ: 25.9V

• Số cell: 7S (7 cell Li-ion)

• Dòng xả tối đa: 40A, 60A (tùy theo mẫu)

• Dòng sạc tối đa: 10A, 20A, 30A

• Bảo vệ quá dòng: Có

• Cân bằng cell: Cân bằng chủ động

Mạch BMS DALY 13S (48.1V)

• Điện áp bảo vệ: 48.1V

• Số cell: 13S (13 cell Li-ion)

• Dòng xả tối đa: 60A, 80A (tùy theo mẫu)

• Dòng sạc tối đa: 10A, 20A

• Bảo vệ quá dòng: Có

• Cân bằng cell: Cân bằng chủ động

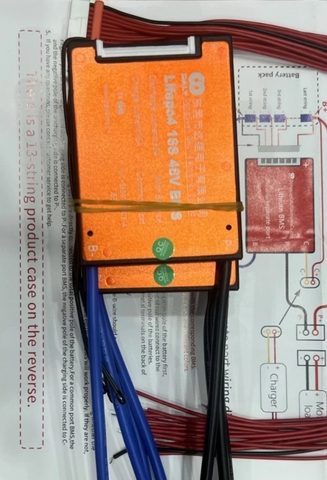

Mạch BMS DALY 16S (59.2V)

• Điện áp bảo vệ: 59.2V

• Số cell: 16S (16 cell Li-ion)

• Dòng xả tối đa: 80A, 100A, 120A (tùy theo mẫu)

• Dòng sạc tối đa: 20A, 30A, 40A

• Bảo vệ quá dòng: Có

• Cân bằng cell: Cân bằng chủ động
